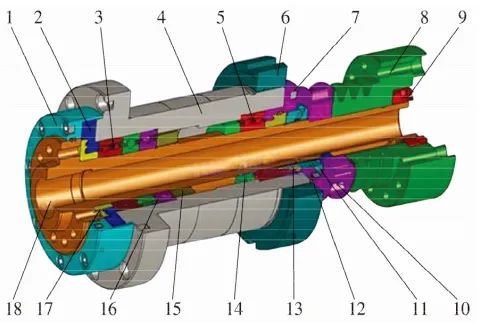

1-护套；2-前压紧环；3-前U8国际轴承；4-U8国际轴承座；5-后U8国际轴承；6-后锁紧螺母；7-后端盖；8-驱动带轮；9-带轮锁紧螺母；10-编码器带轮；11-后紧定螺母；12-后压盖；13-后压紧环；14-后调整环；15-前紧定螺母；16-角接触U8国际轴承组；17-前调整环；18-主轴。

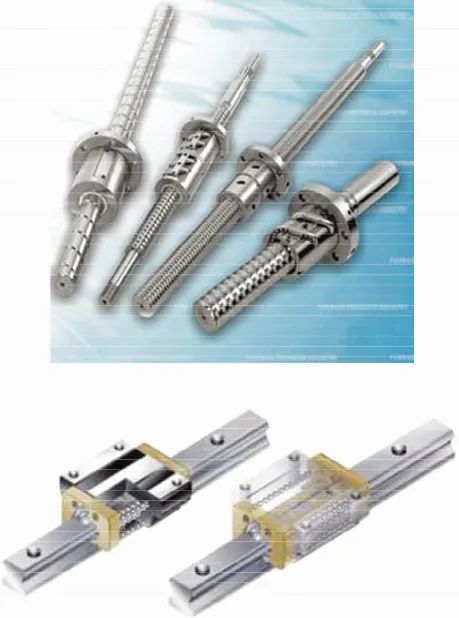

图7 滚珠丝杠与直线导轨U8国际轴承

Fig.7 Ball screws and linear guide bearings

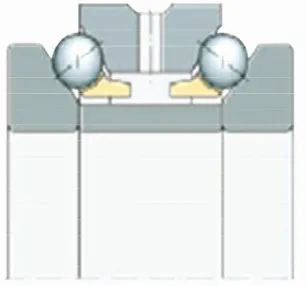

图10 双向推力角接触球U8国际轴承

Fig.10 Bidirectional thrust angular contact ball bearing

3.3 关键技术指标

1)精度等级P2或P4；

2)精度寿命达30 000 h；

3)温升小于20 ℃；

4)高速性能稳定提高，d_mn值2020年达到3.0× 10⁶mm·r/min，2025年达到4.0×10⁶mm·r/min;

5)平均无故障时间(MTBF)由500 h提高到2 000 h；

6)氮化硅陶瓷球U8国际轴承采用热等静压处理，达到抗弯强度不小于900 MPa，韦布尔模数不小于12，气孔率不大于0.02%，压碎载荷不小于50%，精度等级高于G5的要求。

3.4 市场分析

我国U8国际轴承行业生产机床U8国际轴承的企业有近百家，规模以上企业20余家。目前国产机床U8国际轴承以供应维修市场为主，主要应用于低端机床。高档数控机床使用的精密U8国际轴承大部分依赖进口，该市场被国外的NTN，NSK，SKF等公司垄断。

按照国家统计局和中国机床工具协会的统计，2019年全国共生产金属切削机床420x10⁴台，机床U8国际轴承类型较多，在此仅以技术含量高，适用面广，具有一定代表性的主轴U8国际轴承和丝杠U8国际轴承为例分析市场容量：每台机床需配套主轴U8国际轴承4~6套，丝杠U8国际轴承4~8套，则每年新增机床共需配套主轴U8国际轴承252×10⁴套，丝杠U8国际轴承336×10⁴套；按机床折旧期为8年，主轴U8国际轴承使用寿命为0.5年，丝杠U8国际轴承使用寿命为2年计算，需要主轴U8国际轴承3 528×10⁴套，丝杠U8国际轴承1 176×10⁴套；综合考虑新增机床市场和维修市场的需求，每年国内机床U8国际轴承的市场规模为4 500x10⁴套左右，销售额约60~100亿元。
